LAMILUX Flat Roof Access Hatch Comfort Swing

个性化奢华——享受日光


优势一览

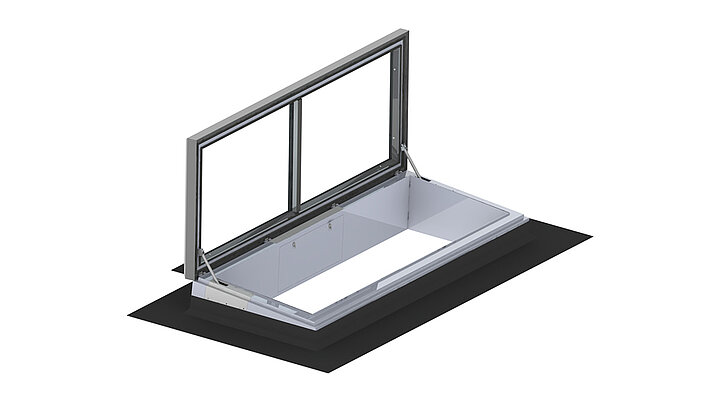

LAMILUX Flat Roof Access Hatch Comfort Swing


设计&舒适

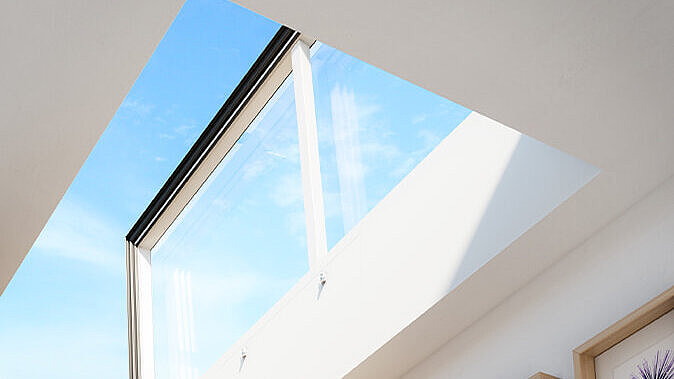

  • 大量日光照射

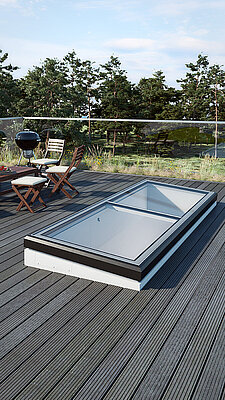

  • 通过楼梯(不含在产品内)轻松通往屋顶天台

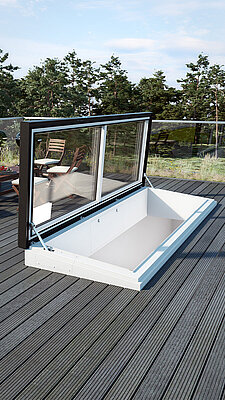

  • Flat Roof Access Hatch 在约25秒可打开84°
  • 翻转机制为屋顶天台留出更多空间
  • 通过倾斜的支撑组件以及框架到玻璃的平整过渡实现自我清洁功能
  • 液压传动,无级开启
  • 根据RAL色卡自由选择各种颜色(边框及内侧平面)
  • 窗扇系统、电动开启器和支撑组件在工厂就完成组装
  • 订购时可选择开口向左或向右,均符合DIN标准。

安全性

  • 通过光电开关闭,实现紧急制动功能
  • 通过钥匙开关打开或关闭组件
  • 停电时,可通过手柄手动打开或关闭
  • 烟雾排出:也可以用作排烟功能
  • 符合DIN 18234标准,无需额外措施(防止火灾蔓延到屋顶上)
  • 默认:外窗板材为钢化安全玻璃,内窗板材为复合安全玻璃
  • 依照DIN EN 13501-5标准,抗火灾级别roof (t1) B,可防止由飞溅的火花或热辐射从外部引起的火灾
  • 防坠落等级符合 DIN 18008-6,可在清洁和维护时踏上

能效

  • 不会形成热桥接的整体结构
  • 完全绝热的支撑组件
  • 可安装优质的功能玻璃
  • 最大限度降低冷凝风险

配备选择

LAMILUX Flat Roof Access Hatch Comfort Swing


面板选择

名称导热系数透光性整体能量传导隔音
隔热玻璃 W1100,6 W/(m²K)72 %51 %39 dB
隔热玻璃 W3030,6 W/(m²K)49 %50 %39 dB
遮阳玻璃 60/30 S1170,6 W/(m²K)55 %30 %39 dB
遮阳玻璃 60/30 S1180,6 W/(m²K)37 %27 %39 dB
遮阳玻璃 50/25 S1210,6 W/(m²K)47 %26 %39 dB
遮阳玻璃 50/25 S1220,6 W/(m²K)31 %23 %39 dB
遮阳玻璃 70/37 S1250,6 W/(m²K)62 %34 %39 dB
遮阳玻璃 70/37 S1260,6 W/(m²K)42 %34 %39 dB



开关驱动器

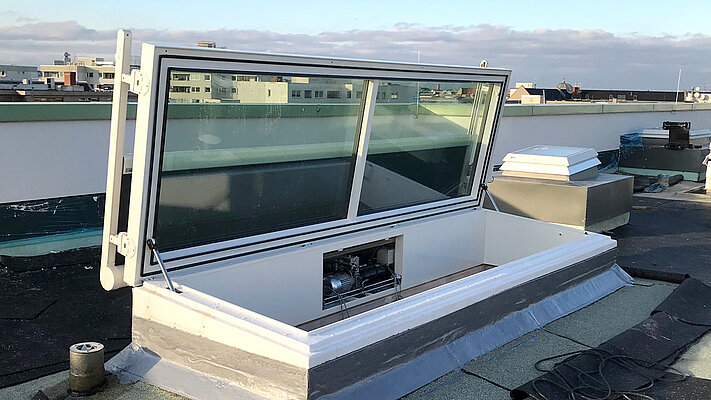

通过每侧窄边上安装的由电动液压单元(230V)驱动的液压缸,整面窗扇均可实现无级开启。Flat Roof Access Hatch Comfort系统的出口在对应窄边上均安装有一个作为开启监控装置的限位开关以及用于监控组件出口区域的光栅。开启组件时,液压单元会受到带失能开关的钥匙开关驱动。

支撑组件

支撑组件(含边框尺寸100cm x 300cm或100cm x 350cm)是整个结构的基础。它可实现与建筑物的理想热连接。支撑组件以钢结构为材质,并通过矿物棉实现完全绝缘。其内侧覆盖带有涂层的铝薄板,涂层颜色可在RAL经典颜色中任选,外侧覆盖白色的玻璃纤维增强塑料。支撑组件满足DIN 18234标准——无需额外措施即能防止火灾蔓延至屋顶。

支撑组件朝向屋檐侧的高度为41cm,另一侧为50cm。  表面倾角为5°,有助于实现理想的组件自我清洁功能

能效

我们的LAMILUX Flat Roof Access Hatch Comfort Swing系统有着最佳恒温分布,因此能最大限度地降低冷凝风险。即使在连接区域,Flat Roof Access Hatch 的隔热性也极为出色。
