LAMILUX日光系统
用日光进行创新

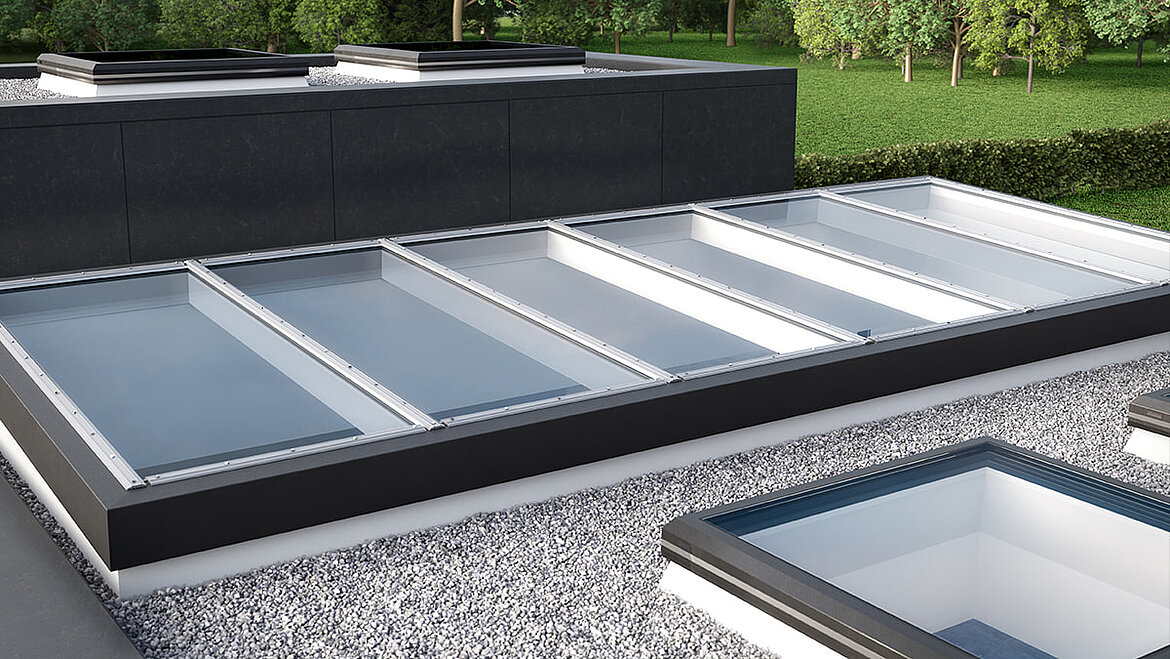

LAMILUX F30/REI30防火玻璃屋顶

消防安全与美观的统一


优势一览

F30/REI30防火玻璃屋顶


安全性

  • 整套系统通过30分钟耐火功能完整性测试认证
  • 获得DIN 4102-13(F30)标准德国常规施工许可(abZ)和EN13501-2标准评级(REI30)
  • 其悬臂支撑结构无需复杂的支撑元件或额外认证
  • 外观无瑕疵——外观相当于LAMILUX CI系统PR60系列玻璃屋顶
  • 负载测试(REI30)反映了现实条件及极端条件
  • 带有DVS质量标志,并通过DIN EN 1090-3标准认证
  • 防破碎,在进行必要的维护措施时可承受踩踏,满足DIN EN 18008-6标准
  • 依照DIN EN 13501-5标准,抗火灾级别roof (t1) B,可防止由飞溅的火花或热辐射从外部引起的火灾

优化的密封和排水系统

  • 玻璃凹槽的有效通风以及适宜的雨水和冷凝水排放
  • 内密封层的叠加构造多级密封系统带来二次排水功效
  • 竖杆/横杆上的无阻碍连续排水层
  • 提升并从而改善玻璃边缘的表面温度,从而最大限度降低冷凝风险

主动能源调节

  • 减少框架结构中的热量损失

配备型号

F30/REI30防火玻璃屋顶


面板选择

  • 中空玻璃(导热系数为1.7至1.1 W/(m²K)),具有夹层玻璃
  • 遮阳玻璃

2层中空玻璃

导热系数*

导热系数**透光率

总能量传输

标准

1,2 W/m²K1,7 W/m²K76 %

59 %

磨砂膜

ca. 1,2 W/m²K ca. 1,7 W/m²K--

遮阳

1,1 W/m²K1,6 W/m²K65 %

37 %

*纵向 **横向

技术详情

F30/REI30防火玻璃屋顶


异型系统 – 在任意形状下保证能效和安全性

  • 极为稳定的主体结构以扭转刚性铝制成
  • 叠加EPDM辅助排水结构可实现可控排水及冷凝水排放
  • 借助中空间隔片确保定义的玻璃夹紧力
  • 玻璃片弹性垫层
  • 带有RAL涂层的(铝)支撑结构可见元件

符合EN 13830的CE认证品质,保证天花板安全性

  • 抗风雨性能:等级RE 1950(符合EN 12154 / EN 12155)
  • 气密性: 等级AE 3000(符合EN 12152 / EN 12153)
  • 抗风压性能:(EN 13116/EN 12179/允许风压为2000 Pa,高风压型为3000 Pa)

能效证明

  • 侧柱及横杆导热系数(Um/t)为1.5至1.75 W/(m²K)(取决于玻璃厚度)
  • 表面温度系数fRSi为0.56至0.78(取决于玻璃厚度)
