LAMILUX Flat Roof Access Hatch Comfort Square

Una forma única para disponer de una libertad arquitectónica especial


Resumen de las ventajas

LAMILUX Flat Roof Access Hatch Comfort Square


Diseño y comodidad

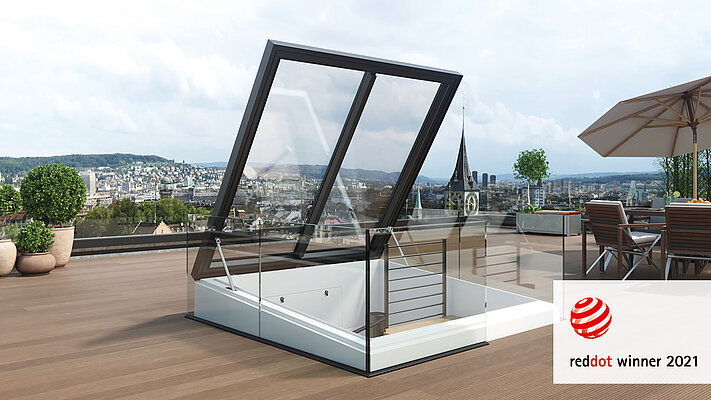

  • Galardonado con el premio Red Dot Design Award 2021 en la categoría de diseño de producto
  • Máxima incidencia de luz con 4 m² de superficie acristalada

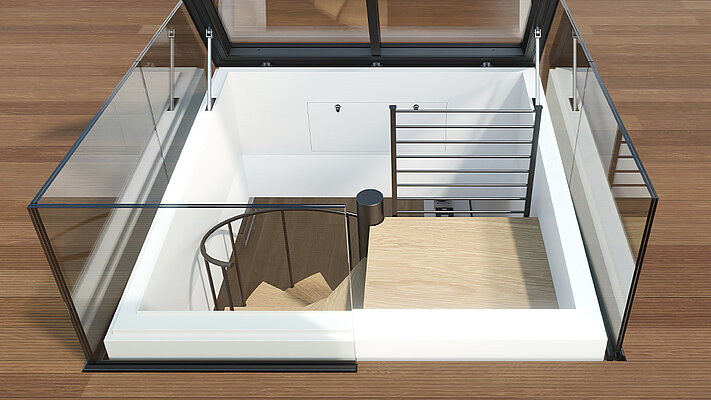

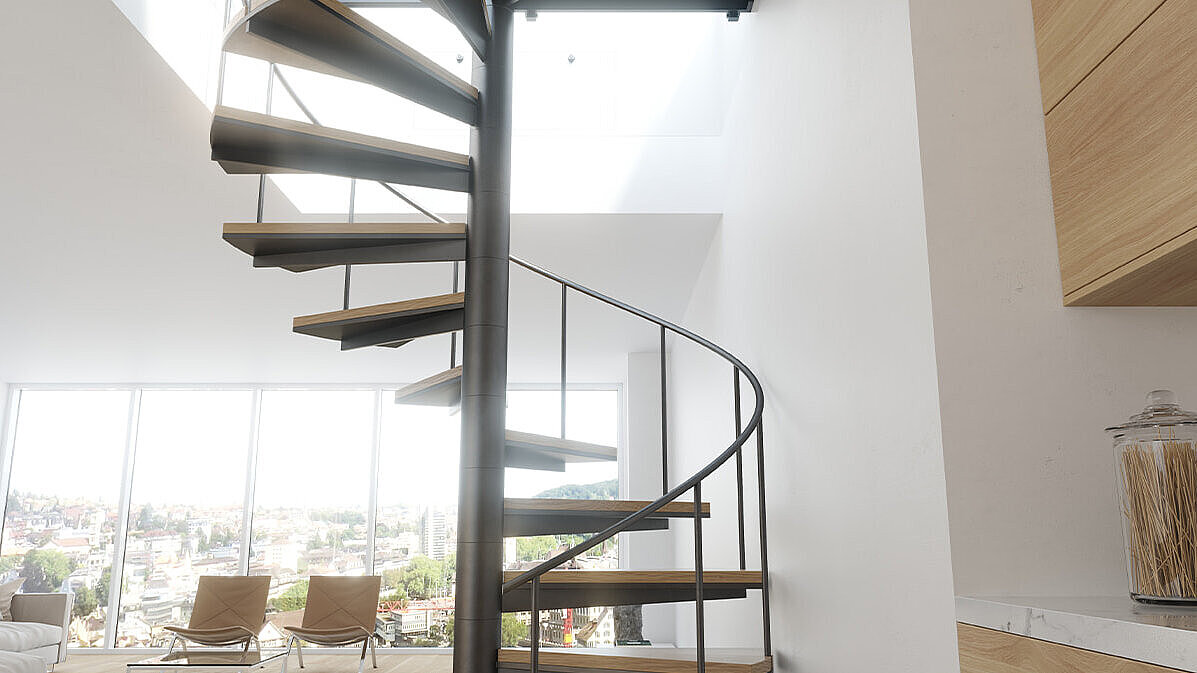

  • Libertad arquitectónica para los arquitectos: ahora también se puede acceder al tejado por escaleras de caracol y escaleras con barandilla (en obra)
  • La mejor adaptación para las azotas, con posibilidad de acceder desde los tres lados.
  • La salida de tejado se abre 70º en aprox. 45 segundos.
  • Este sistema proporciona más espacio en la azotea.

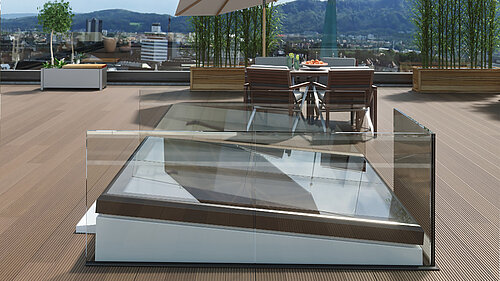

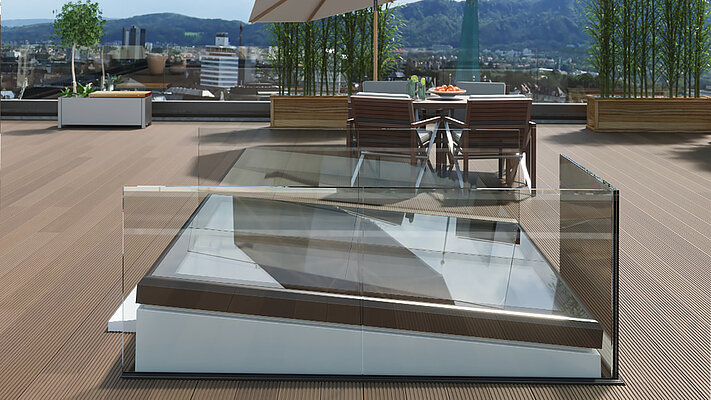

  • Autolimpieza mediante elemento superpuesto inclinado y transición plana del marco al acristalamiento.
  • Apertura sin niveles mediante cilindro hidráulico.
  • Gran variedad de colores según la escala RAL (perfil de engaste y superficie de intradós).
  • El sistema de hoja, la apertura del motor y el elemento superpuesto vienen completamente premontados de fábrica.

Seguridad

  • Función de emergencia en la maniobra de cierre mediante barrera de luz.
  • Apertura y cierre del elemento mediante un interruptor de llave.
  • En caso de caída de la corriente, apertura y cierre por accionamiento manual gracias a una palanca de mano.
  • Cumplimiento de la norma DIN 18234 sin medidas adicionales (se previene la expansión del fuego por el tejado plano).
  • Protección frente a caídas según la DIN 18008-6.
  • De manera estándar: vidrio exterior ESG, vidrio interior VSG.
  • Resistencia a la exposición a fuego del exterior, chispas arrastradas por el viento y calor radiante con clasificación Broof(t1) según la norma DIN EN 13501-5.

Eficiencia energética

  • Sin puentes térmicos en ningún punto.
  • Elemento superpuesto con aislamiento térmico integral.
  • Es posible incluir un equipamiento con vidrios funcionales de alta calidad.
  • Riesgo de condensación minimizado.

Variantes de equipamiento

LAMILUX Flat Roof Access Hatch Comfort Square


Variantes de acristalamiento

DenominaciónValor UgTransparenciaPaso de energía totalAislamiento acústico
Cristal de protección térmica W1100,6 W/(m²K)72 %51 %39 dB

Accionamiento de apertura

Apertura sin niveles en toda la hoja gracias a que hay un cilindro hidráulico. Este se acciona mediante una unidad hidráulica de funcionamiento eléctrico (230 V). Flat Roof Access Hatch Comfort Square cuenta con un interruptor de fin de carrera como sistema de supervisión de apertura y una barrera de luz para controlar la zona de salida del elemento. Para abrir el elemento, la unidad eléctrica se maneja mediante un interruptor de llave con dispositivo de hombre muerto.

Elemento superpuesto

El elemento superpuesto (con borde superior de 200 x 200 cm) constituye la base de la estructura. Además, procura una unión térmica ideal en la obra. El elemento superpuesto está compuesto por una estructura de acero y está totalmente aislado con lana mineral. El interior se puede revestir con una chapa de aluminio disponible en todos los colores clásicos RAL. El exterior es de PRFV pigmentado en blanco. El elemento superpuesto cumple la norma DIN 18234: prevención de la expansión del juego en el tejado sin medidas adicionales.

La altura del elemento superpuesto es de 51 cm en el lado del remate y de 68 cm en el lado longitudinal opuesto.  La inclinación de superficie es de 5°, lo que permite una autolimpieza idónea del elemento.

Eficiencia energética

LAMILUX Flat Roof Access Hatch Comfort Square muestra unas líneas isotérmicas excelentes y, por tanto, un riesgo de condensación minimizado. En la zona de unión, esta salida de tejado también dispone de un aislamiento térmico elevado.
