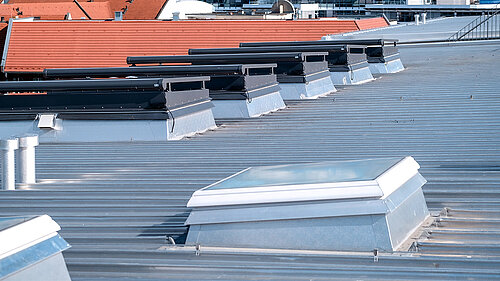

Ventana de cubierta plana F100 de LAMILUX Sistema CI

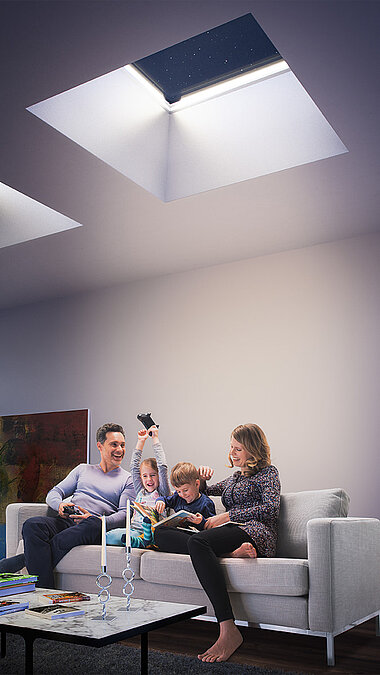

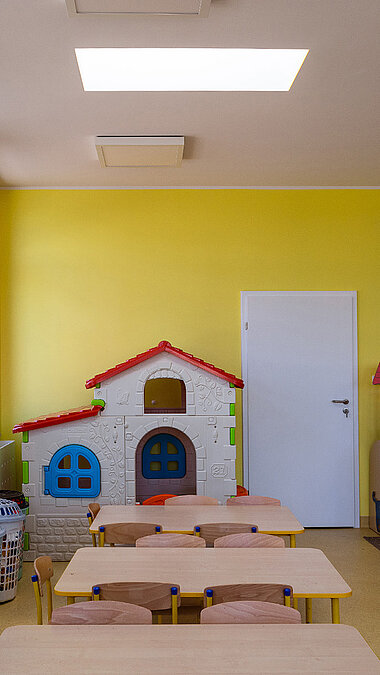

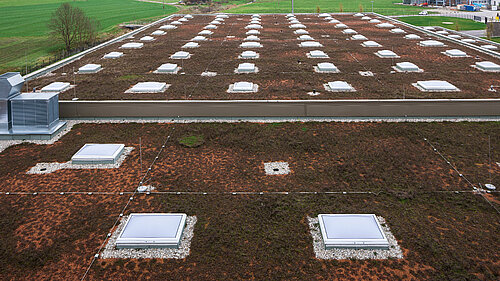

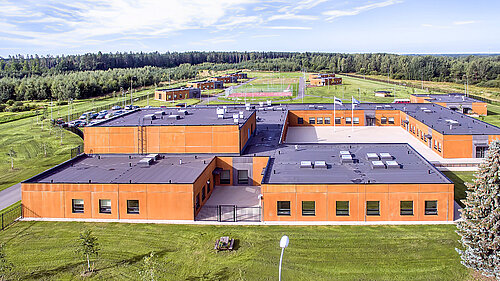

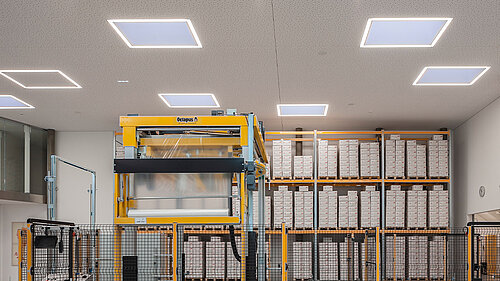

La ventana de cubierta plana para viviendas, oficinas, escuelas y edificios industriales.


Resumen de las ventajas

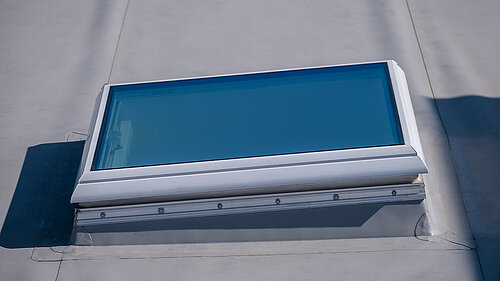

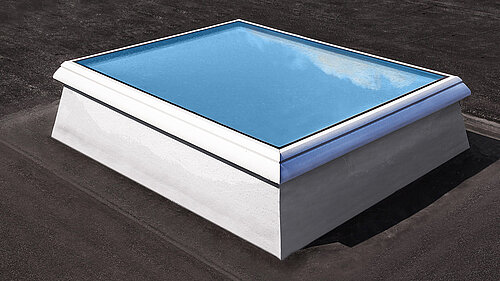

Ventana de cubierta plana F100


EFICIENCIA ENERGÉTICA

  • Disponible con doble o triple acristalamiento aislante
    con ESG exterior y VSG interior (VSG se puede elegir con lámina clara o mate clara). Valores Ug de 1,1 a 0,7 W/m²K.
  • Estructura sin ningún puente térmico con un valor Uwde 1,3 a 1,0 W/m²K en función del acristalamiento (según EN ISO 10077-1 para un elemento de referencia de 120 x 120 cm).
  • Zócalo de PRFV con aislamiento térmico y sin juntas en 15, 30, 40, 50 cm de altura con valor U de 0,5 W/(m²K) a 0,9 W/m²K (en función de las características).
  • Estanquidad ante el aire excelente con sellados novedosos de varios niveles: clase de eficiencia 4 probada según EN 12207.
  • Montaje en obra idóneo desde el punto de vista térmico (p. ej. brida inferior con aislamiento térmico).
  • Equilibrio ecológico fácil de conseguir: existe una declaración ambiental de producto completa según ISO 14025 y EN 15804 (DAP - Módulos A1 - D) para el elemento de vidrio F100 de sistema CI.

COMODIDAD Y DISEÑO

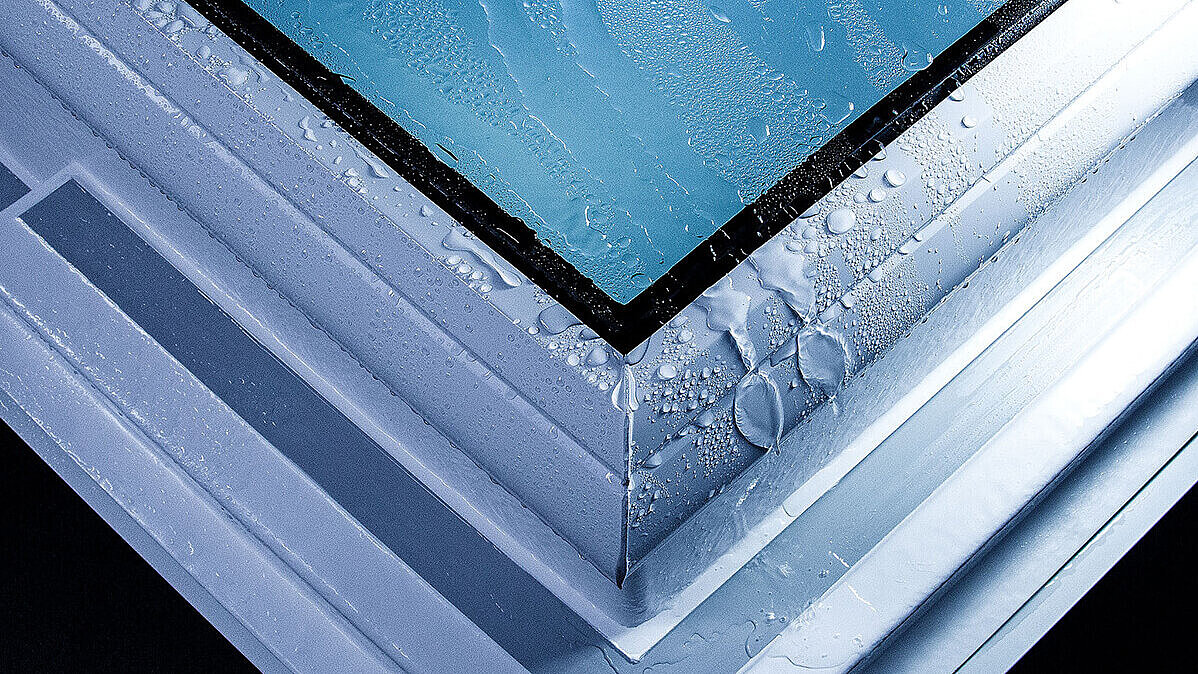

  • Adiós a los cantos llenos de suciedad: gracias al nuevo perfil del marco se realiza un traspaso del agua de lluvia sin problemas entre el acristalamiento y el perfil de marco.

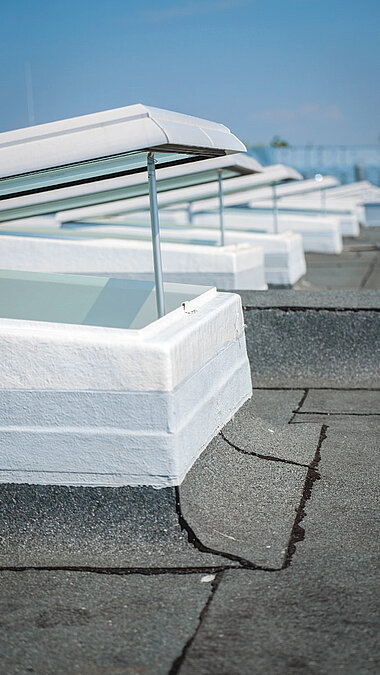

  • Apertura sencilla para ventilar con una tecnología novedosa de recorrido de cadena y clase de protección IP 54.
  • Accionamiento de empuje por cadena oculto a la vista y con nueva tecnología de clase de protección IP 54
  • Nuestro elemento de vidrio F100 de sistema CI está en BIM. Descárguelo desde aquí: bimobject.com
  • Claridad permanente e incidencia de luz natural elevada gracias al acristalamiento resistente al rayado.
  • La comodidad se puede incrementar de manera opcional gracias a las conexiones de serie de tejados laminados.
  • Aislamiento acústico mejorado y ruido de lluvia minimizado gracias al acristalamiento especial (Rwp = 38 dB).
  • Aspecto interior en mate sedoso blanco. No se requieren trabajos de construcción en seco adicionales.
  • Es posible unirlo de manera opcional a controles de confort con controles remoto por radio.
  • Protección solar interior y exterior (opcional).

estabilidad

  • Estanqueidad al agua probada incluso con fuerzas de viento muy elevadas (impermeabilidad ante lluvia torrencial según EN 12208 clase E 1500).
  • Nivel de absorción muy elevado gracias a los perfiles mejorados.
  • Protección contra caídas probada.
  • Estabilidad elevada contra cargas de viento y nieve elevadas.
  • Unión del borde resistente a rayos UV.

Seguridad

  • Se trata de la primera ventana de cubierta plana con homologación general de construcción para «acristalamiento estructural» otorgada por el Instituto alemán de Ingeniería civil (Deutsches Institut für Bautechnik (DIBt).
  • Protección frente a la condensación entre los cristales mediante unión de borde desacoplada térmicamente (a diferencia de las cúpulas de plástico).
  • Prevención de incendios: cumplimiento de la norma DIN 18234 para prevenir la expansión del fuego en el tejado sin medidas adicionales (por ejemplo gravilla).
  • Uso como SCTEH en escaleras.
  • La entrega del elemento de cristal F100 de sistema CI se realiza totalmente montado en el zócalo.
  • A prueba de caídas y accesible para trabajos de mantenimiento según UNE EN 18008-6
  • Resistencia a la exposición externa al fuego producido por chispas y por radiación, con clasificación B,roof (t1) según UNE EN 13501-5

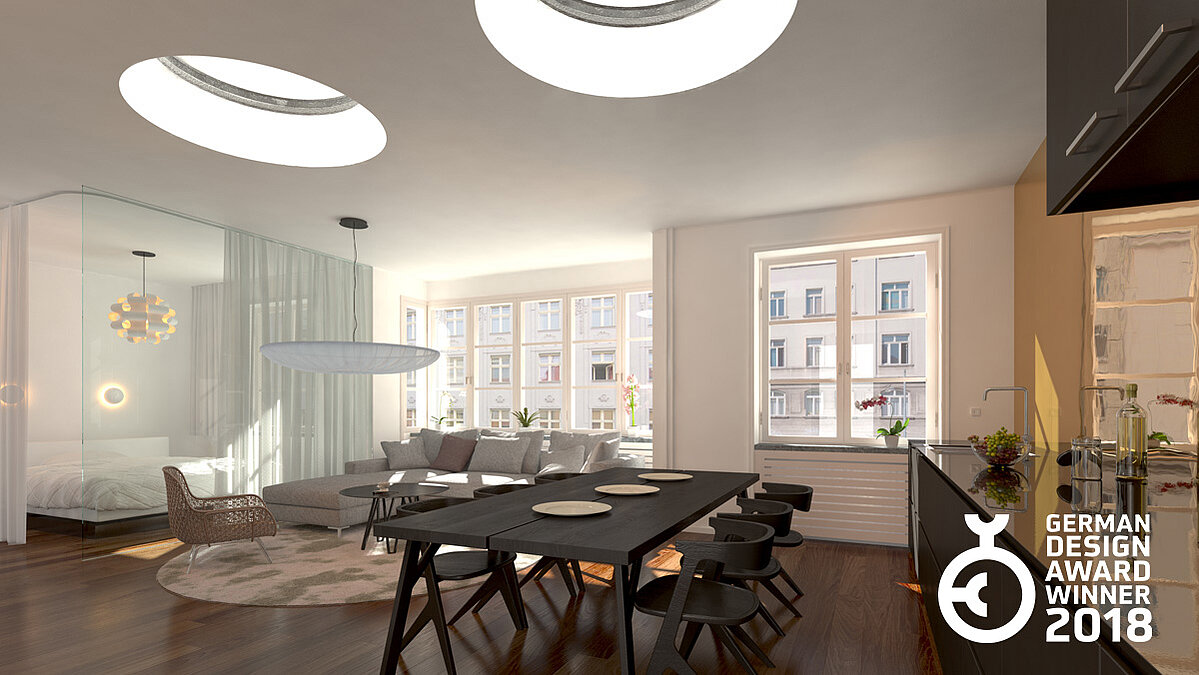

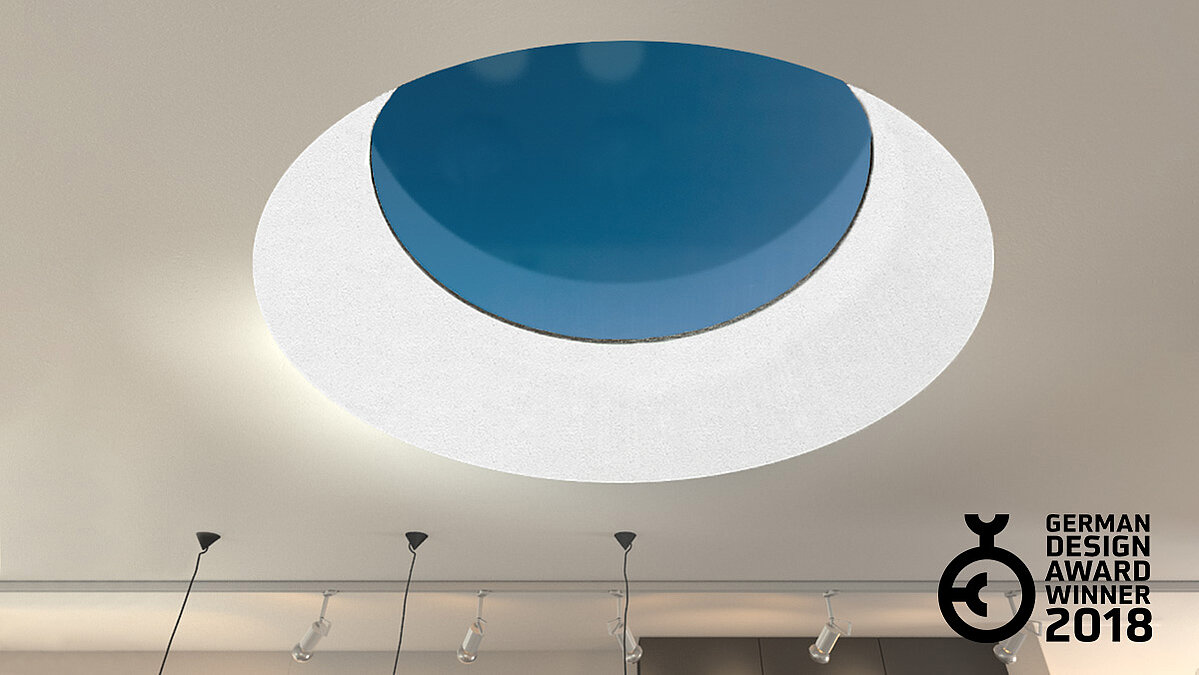

Ventana de cubierta plana F100 en redondo

Ventana de cubierta plana F100 redondo


Resumen de las ventajas

Ventana de cubierta plana F100 en redondo


EFICIENCIA ENERGÉTICA

  • Disponible con doble o triple acristalamiento aislante con ESG exterior y VSG interior (VSG se puede elegir con lámina clara o mate claro). Valores Ug de 1,1 a 0,6 W/m²K.
  • Estructura sin ningún puente térmico con un valor Uw de 1,1 a 0,76 W/m²K en función del acristalamiento (según EN ISO 10077-1).
  • Zócalo de PRFV con aislamiento térmico y sin juntas en 70, 50, 30 cm de altura con valor U de ≥ 0,68 W/m²K.
  • Estanquidad ante el aire excelente con sellados novedosos de varios niveles: clase de eficiencia 4 probada según EN 12207.

COMODIDAD y DISEÑO

  • Adiós a los cantos llenos de suciedad: gracias al nuevo perfil del marco se realiza un traspaso del agua de lluvia sin problemas entre el acristalamiento y el perfil de marco.
  • Nuestro elemento de vidrio F100 de sistema CI está en BIM. Descárguelo desde aquí: bimobject.com
  • Claridad permanente e incidencia de luz natural elevada gracias al acristalamiento resistente al rayado.
  • Aspecto interior en mate sedoso blanco. No se requieren trabajos de construcción en seco adicionales.

ESTABILIDAD

  • Resistencia al agua probada incluso con fuerzas de viento muy elevadas (impermeabilidad ante lluvia torrencial según EN 12208 clase E 1500).
  • Nivel de absorción muy elevado gracias a los perfiles mejorados.
  • Protección contra caídas probada.
  • Estabilidad elevada contra cargas de viento y nieve elevadas.
  • Unión del borde resistente a rayos UV.

SEGURIDAD

  • Se trata de la primera ventana de cubierta plana con homologación general de construcción para «acristalamiento estructural» otorgada por el Instituto alemán de Ingeniería civil (Deutsches Institut für Bautechnik (DIBt).
  • Protección frente a la condensación entre los cristales mediante unión de borde desacoplada térmicamente (a diferencia de las cúpulas de plástico).
  • Prevención de incendios: cumplimiento de la norma DIN 18234 para prevenir la expansión del fuego en el tejado sin medidas adicionales (por ejemplo gravilla).
  • Uso como SCTEH en escaleras.
  • La entrega del elemento de cristal F100 de sistema CI se realiza totalmente montado en el zócalo.

Descargas

Ventana de cubierta plana F100


Elemento De Cristal F100

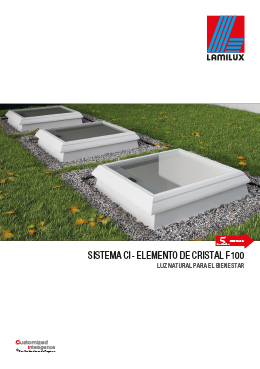

Folleto
